描述 采用 LGA 封装的 4A、6A 2.5kVRMS 隔离式双通道栅极驱动器

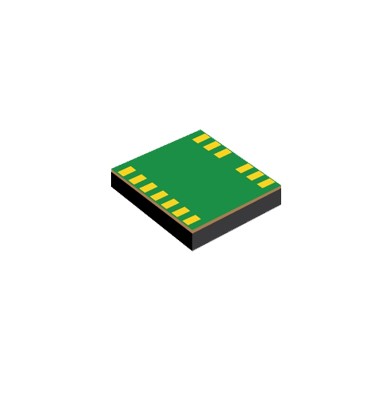

封装/引脚 VLGA(NPL)| 13
隔离电压 2500
DIN V VDE V 0884-10 暂态过电压额定值 (Vpk) 3535
DIN V VDE V 0884-10 工作电压 (Vpk) 792
通道数 2
电源开关 MOSFET^GaNFET
输出供电电压(Max) (V) 25
输出供电电压(Min) (V) 6.5
输入供电电压(Min) (V) 3
输入供电电压(Max) (V) 18
峰值输出电流(A) 6
支柱延迟(ns) 19
特征 Disable^Ground Bounce Immunity^Programmable Dead Time
输入临限 TTL^CMOS
操作温度范围 -40 to 125
封装规格 [pf]13VLGA[/pf]: 25 mm2: 5 x 5 (VLGA|13)
