运算放大器简介

日期: 2019-11-28
浏览次数: 7

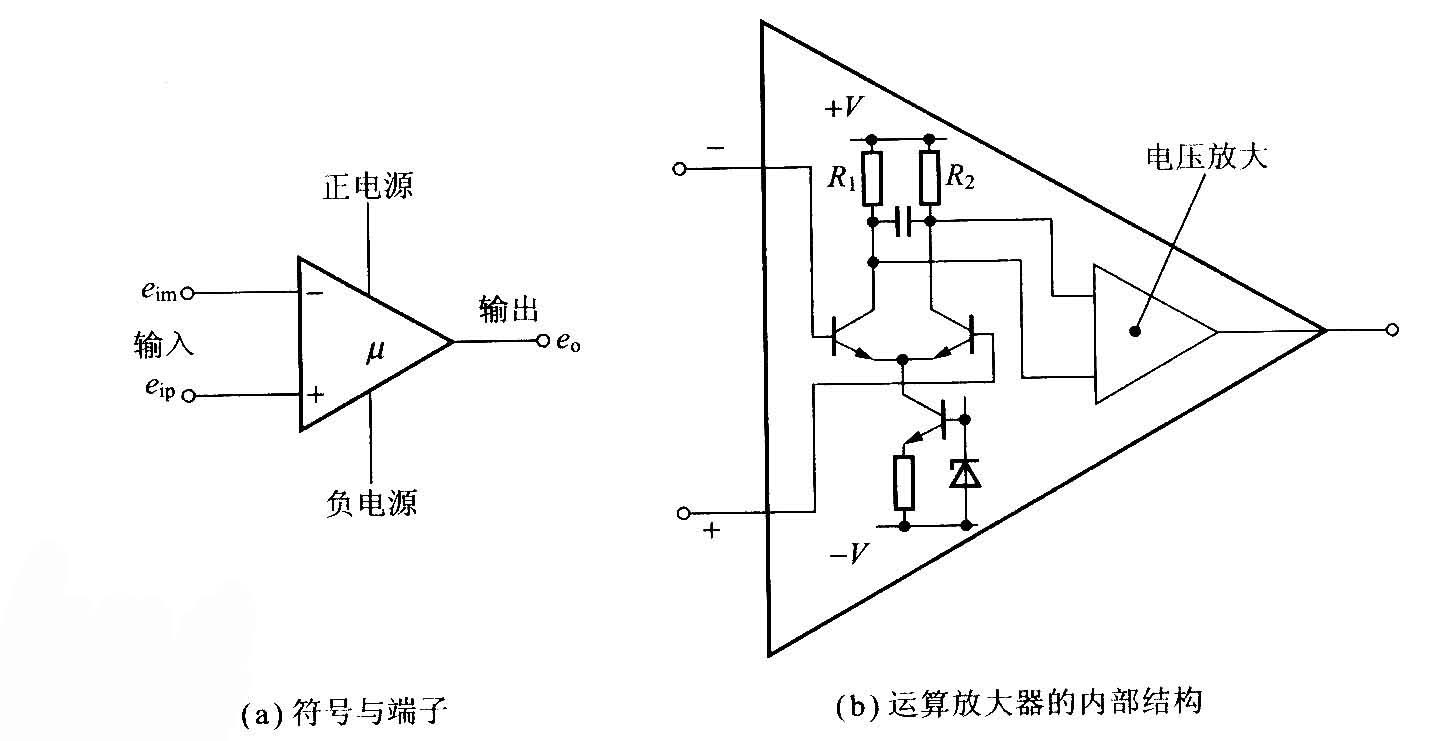

      运放,是运算放大器的简称。运算放大器是用模拟电子器件(如晶体管,场效应管,二极管等)构成的模拟集成电路,它的特点是有很高的放大倍数和抗干扰能力,因此可以被设计成各种用途的派生电路,如电压比较器、窗口电路、波形发生电路等等,其中也有【电压跟随器】。

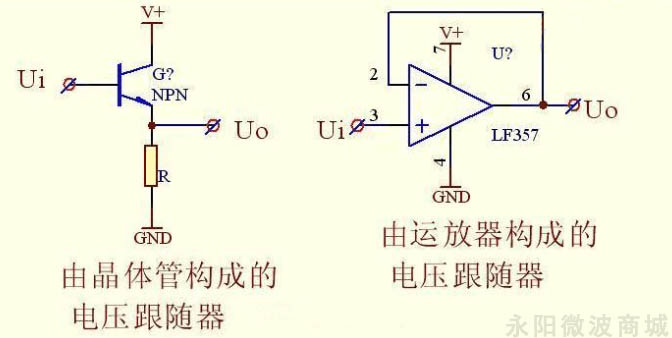

电压跟随器是一种具有100%电压负反馈的放大器电路,其特点是输出电压的幅度和极性都与输入电压相同,所以叫跟随器。典型线路如图所示:

                                                    运算放大器简介

       运放跟随器有输入阻抗高,而输出阻抗低的特性,一般来说,输入阻抗可以达到几兆欧姆,而输出阻抗低,通常只有几欧姆,甚至更低。


  在电路中,电压跟随器一般做缓冲级(buffer)及隔离级。因为,电压放大器的输出阻抗一般比较高,通常在几千欧到几十千欧,如果后级的输入阻抗比较小,那么信号就会有相当的部分损耗在前级的输出电阻中。在这个时候,就需要电压跟随器进行缓冲,起到承上启下的作用。


电压跟随器还可以提高输入阻抗,可以大幅度减小输入电容的大小,为应用高品质的电容提供保证。

运算放大器简介


各品牌放大器永阳微波商城在线有售
