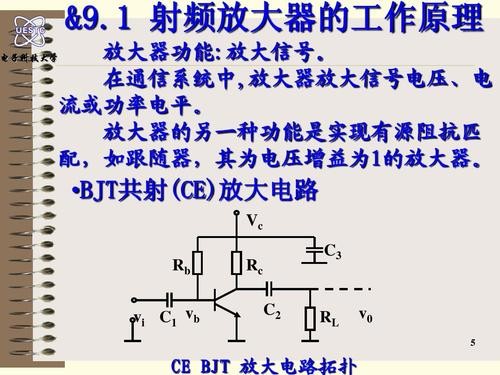

射频放大器可分为高增益放大器、低噪声放大器、中-高功率放大器。放大器电路的核心是微波晶体管。 发射机的前级电路中，调制振荡电路所产生的射频信号功率很小，需要经过一系列的放大一缓冲级、中间放大级、末级功率放大级，获得足够的射频功率以后，才能馈送到天线上辐射出去。为了获得足够大的射频输出功率，必须采用射频功率放大器。 射频功率放大器是发送设备的重要组成部分。射频功率放大器的主要技术指标是输出功率与效率。除此之外，输出中的谐波分量还应该尽可能地小，以避免对其他频道产生干扰。 射频功率放大器是对输出功率、激励电平、功耗、失真、效率、尺寸和重量等问题作综合考虑的电子电路。在发射系统中，射频功率放大器输出功率的范围可以小至mW，大至数kW，但是这是指末级功率放大器的输出功率。为了实现大功率输出，末前级就必须要有足够高的激励功率电平。 射频放大器，根本上是我们射频系统中的正反馈系统，一般位于发射链路上。由于考虑无线传输的链路衰减，发射端需要辐射足够大的功率才能获得比较远的通信距离。因此，射频放大器主要负责将功率放大到足够大后馈送到天线上辐射出去，是通信系统中的核心器件。 ...
发布时间:
2019
-
08
-
06
浏览次数：10
...
滤波器 是射频系统中必不可少的关键部件之一，主要是用来作频率选择----让需要的频率信号通过而反射不需要的干扰频率信号。经典的滤波器应用实例是接收机或发射机前端，如图1、图2所示：从图1中可以看到，滤波器广泛应用在接收机中的射频、中频以及基带部分。虽然对这数字技术的发展，采用数字滤波器有取代基带部分甚至中频部分的模拟滤波器，但射频部分的滤波器任然不可替代。因此，滤波器是射频系统中必不可少的关键性部件之一。滤波器的分类有很多种方法。例如：按频率选择的特性可以分为：低通、高通、带通、带阻滤波器等；按实现方式可以分为：LC滤波器、声表面波/体声波滤波器、螺旋滤波器、介质滤波器、腔体滤波器、高温超导滤波器、平面结构滤波器。按不同的频率响应函数可以分为：切比雪夫、广义切比雪夫、巴特沃斯、高斯、贝塞尔函数、椭圆函数等。对于不同的滤波器分类，主要是从不同的滤波器特性需求来描述滤波器的不同特征。滤波器的这种众多分类方法所描述的滤波器不同的众多特征，集中体现出了实际工程应用中对滤波器的需求是需要综合考量的，也就是说对于用户需求来做设计时，需要综合考虑用户需求。滤波器选择时，首先需要确定的就是应该使用低通、高通、带通还是带阻的滤波器。下面首先介绍一下按频率选择的特性分类的高通、低通、带通以及带阻的频率响应特性及其作用。巴特沃斯切比雪夫带通滤波器巴特沃斯切比雪夫高通滤波器最常用的滤...
发布时间:
2019
-
08
-
02
浏览次数：14
...
不管什么芯片手册，它再怎么写得天花乱坠，本质也只是芯片的使用说明书而已。而说明书一个最显著的特点就是必须尽可能地使用通俗易懂的语句，向使用者交代清楚该产品的特点、功能以及使用方法。无论什么芯片手册，都不会存在生僻的单词语法（专业词汇除外），运用在大学学的英文知识去分析这些手册足够了。（当然还有一种选择是看有无中文版数据手册）Datasheet为何难读？难点有三：语言风格 —— 跟平常我们所阅读的新闻、报导都不一样，好多数据手册在 表达意思上的连贯性做得不好，没有太大联系的两句话就放在了一起，没办法，只得接受。长句太多 —— 为保证严谨，不至于让读者产生误解，数据手册通常多用长句描述，并且长句所描述问题都比较关键。这很让人上头，要连贯地理解这些长句，需要较好的记忆力。当然，也有笨办法：按照古老的主谓宾定状补结构，把长句拆开，对每一个小短句进行分析，最后联系上下文揣摩出整句意思。专业词汇多，甚至有字典上都找不到的单词， —— 没办法，一靠平时的积累，二得善于借助网络资源翻译，比如各种翻译网页。不过强调一下：我们没有必要把每一个单词的意思都准确无误地翻译出来，只要理解它所表达的意思就够了，说是只需意会，不必言传倒也合适。以AD9945为例，我们可以这么去读芯片数据手册：1、先看芯片的特性（Features）、应用场合（Applications）以及内部框图。 这有助于我们对芯...
发布时间:
2019
-
08
-
05
浏览次数：8
...
一、射频和微波的概念 射频（RF）是Radio Frequency的缩写，表示可以辐射到空间的电磁频率，频率范围从300kHz～300GHz之间。射频就是射频电流，简称RF，它是一种高频交流变化电磁波的简称。每秒变化小于1000次的交流电称为低频电流，大于10000次的称为高频电流，而射频就是这样一种高频电流。射频（300K-300G）是高频(大于10K)的较高频段，微波频段（300M-300G）又是射频的较高频段。 在电子学理论中，电流流过导体，导体周围会形成磁场；交变电流通过导体，导体周围会形成交变的电磁场，称为电磁波。在电磁波频率低于100kHz时，电磁波会被地表吸收，不能形成有效的传输，但电磁波频率高于100kHz时，电磁波可以在空气中传播，并经大气层外缘的电离层反射，形成远距离传输能力。我们把具有远距离传输能力的高频电磁波称为射频。射频技术在无线通信领域中被广泛使用，有线电视系统就是采用射频传输方式。 微波是指频率为300MHz~3000GHz（3THz）的电磁波，是无线电波中一个有限频带的简称，即波长在0.1毫米~1米之间的电磁波，是分米波、厘米波、毫米波、亚毫米波的统称。微波频率比一般的无线电波频率高，通常也称为“超高频电磁波”。微波作为...
