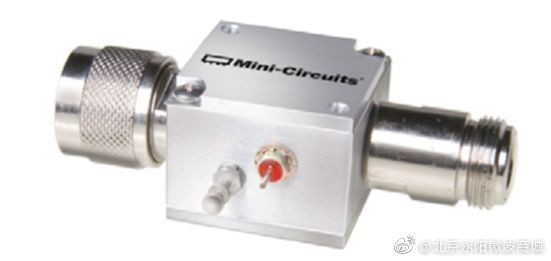

BiasT(直流偏置器)是一种三端口网络器件，三个端口分别是射频端口RF、直流偏置端口DC和射频直流端口RF&DC。因为这3个端口经常以T的形状排列，所以被称为BiasT。 BiasT的DC端口由一个馈电电感组成，用于添加直流偏置，防止RF端口的交流信号泄露到供电系统，理想条件下，DC端不会对射频端信号造成任何影响;RF端口由一个阻挡电容组成，用于输入射频信号，同时可以阻挡偏置端口的直流电压;RF&DC端口连接到设备，该设备可以同时看到直流偏置电压和射频信号。如果BiasT内部器件选择超宽带、接近理想化、没有谐振点的高频电感和电容，那么当BiasT用于设置某些电子元件的直流偏置点时，不会干扰其他元件。 对BiasT来说，较为重要的指标是DC端偏置电压与电流;RF端与DC端隔离度;RF带宽、群时延、插入损耗和回波损耗等。
发布时间:
2019
-
10
-
16
浏览次数：14

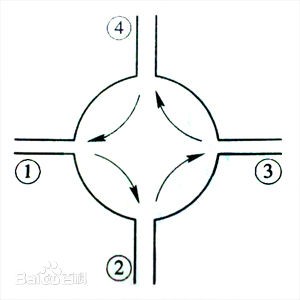

环形器是一种使电磁波单向环形传输的器件，在近代雷达和微波多路通信系统中都要用单方向环行特性的器件。环形器是一个多端口器件，其中电磁波的传输只能沿单方向环行，例如在下图中，信号只能沿①→②→③→④→①方向传输，反方向是隔离的。在近代雷达和微波多路通信系统中都要用单方向环行特性的器件。例如，在收发设备共用一副天线的雷达系统中常用环形器作双工器。在微波多路通信系统中，用环形器可以把不同频率的信号分隔开。 环行器在微波电路中具有用于中间耦合、极间耦合、去耦保护发射源、减少频率牵引、去干扰、分离收发、清除不必要的辐射等电路功能，正确使用环行器，可以有效地改善电路品质。
发布时间:
2019
-
10
-
12
浏览次数：12
均衡器（Equalizer），是一种可以分别调节各种频率成分电信号放大量的电子设备，通过对各种不同频率的电信号的调节来补偿扬声器和声场的缺陷，补偿和修饰各种声源及其它特殊作用，一般调音台上的均衡器仅能对高频、中频、低频三段频率电信号分别进行调节。在通信系统中，在基带系统中插入均衡器能够减小码间干扰的影响。 通信系统中，校正传输信道幅度频率特性和相位频率特性的部件。将频率为f的正弦波送入传输信道，输出电压与输入电压的幅度比随f变化的特性称为幅度频率特性，简称幅频特性；输出电压与输入电压间的相位差随f变化的特性称为相位频率特性，简称相频特性。 在通信系统的基带或中频部分插入的，能够减少码间干扰， 起到补偿作用的滤波器。分为频域均衡器和时域均衡器。 1.频域均衡器 频域均衡器利用可调滤波器的频率特性来弥补实际信道的幅频特性和群延时特性，使包括均衡器在内的整个系统的总频率特性满足无码间干扰传输条件 2.时域均衡器 时域均衡器是直接从时间响应角度考虑，使包括均衡器在内的整个传输系统的冲激响应满足无码间干扰条件。频域均衡满足奈奎斯特整形定理的要求，仅在判决点满足无码间干扰的条件相对宽松一些。所以，在数字通信中一般时域均衡器使用较多。 时域均衡器可以分两大类：线性均衡器和非线性均衡器。如果接收机中判决的结果经过反馈用于均衡器...
发布时间:
2019
-
10
-
10
浏览次数：14

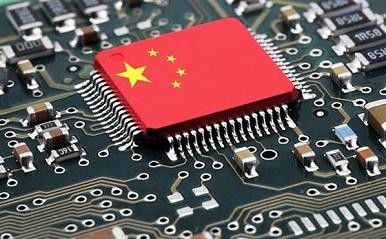

简单地说就是需能（电）源的器件叫有源器件，无需能（电）源的器件就是无源器件。有源器件一般用来信号放大、变换等，无源器件用来进行信号传输，或者通过方向性进行“信号放大”。容、阻、感都是无源器件，IC、模块等都是有源器件。（通俗的说就是需要电源才能显示其特性的就是有源元件，如三极管。而不用电源就能显示其特性的就叫无源元件） 无源器件的简单定义 如果电子元器件工作时，其内部没有任何形式的电源，则这种器件叫做无源器件。 从电路性质上看，无源器件有两个基本特点： （1） 自身或消耗电能，或把电能转变为不同形式的其他能量。 （2） 只需输入信号，不需要外加电源就能正常工作。 有源器件的基本定义 如果电子元器件工作时，其内部有电源存在，则这种器件叫做有源器件。 从电路性质上看，有源器件有两个基本特点： （1） 自身也消耗电能。 （2） 除了输入信号外，还必须要有外加电源才可以正常工作。 由此可知，有源器件和无源器件对电路的工作条件要求、工作方式完全不同，这在电子技术的学习过程中必须十分注意。 一、常见的无源电子器件 电子系统中的无源器件可以按照所担当的电路功能分为电路类器件、连接类器件。 1. 电路类器件 （1） 二极管（diode） （2） 电阻器（resistor） （3） 电阻排（resistor network） （4） 电容器（capacitor） ...
发布时间:
2019
-
09
-
24
浏览次数：14

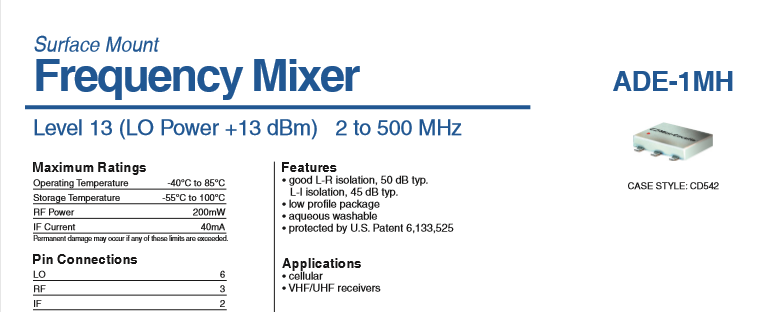

变频，是将信号频率由一个量值变换为另一个量值的过程。具有这种功能的电路称为变频器（或混频器）。混频器是输出信号频率等于两输入信号频率之和、差或为两者其他组合的电路。混频器通常由非线性元件和选频回路构成。混频器位于低噪声放大器 (LNA )之后 , 直接处理 LNA 放大后的射频信号。为实现混频功能, 混频器还需要接收来自压控振荡器的本振 (LO)信号 ,其电路完全工作在射频频段。一般用混频器产生中频信号。混频器将天线上接收到的射频信号与本振产生的信号相乘，cosαcosβ=[cos(α+β)+cos(α-β)]/2可以这样理解，α为射频信号频率量，β为本振频率量，产生和差频。当混频的频率等于中频时，这个信号可以通过中频放大器，被放大后，进行峰值检波。检波后的信号被视频放大器进行放大，然后显示出来。由于本振电路的振荡频率随着时间变化，因此频谱分析仪在不同的时间接收的频率是不同的。 ...
发布时间:
2019
-
09
-
20
浏览次数：12
移动无线数据和4G LTE 网络的快速增长导致了对新频段以及通过载波聚合来组合频段的需求不断增长，以容纳无线流量。3G 网络只使用了大约五个频段，LTE 网络现在使用的频段有40 多个，随着5G 的到来，频段的使用数量还会进一步增加。 互联设备必须要跨多个频段来发送蜂窝信号、Wi-Fi 信号、蓝牙信号和GPS 信号，同时还要避免干扰。我们可能会立即想到智能手机，但安装在车顶的鲨鱼鳍、蜂窝基站、雷达和通信系统以及与物联网（IoT） 相连接的工业、科学或医疗应用都是如此，这时就需要滤波器出场了。 没有滤波器的智能手机就是一块砖头。 与天线一样，滤波器正成为联网混频器中一个日益重要的部分。设备会收到各种频率，而滤波器可以让所需频率通过，同时抑制不需要的频率。换句话说，滤波器就像是约翰•罗纳德•瑞尔•托尔金的著作《指环王》中的甘道夫一样：“你休想从这里过去！”如今的设备为了避免被干扰，通常装有30 到40 个滤波器。随着下一代高端智能手机所需的滤波器数量更多，这一情况还会变得更加复杂。滤波器设计挑战 滤波器是RF 设计工程师必不可少的工具，但它们也面临着诸多挑战。对于起动器来说，滤波器的性能会随着温度的变化而变化。如今各种设备中的滤波器所承受的平均温度可达60 摄氏度（140 华氏度）或更高，而室内滤波器所承受的平均温度为25 摄氏度（77 ...
发布时间:
2019
-
09
-
18
浏览次数：20
